快乐风男 勾引 S7-400H热插拔

西门子居品热插拔常见问题快乐风男 勾引

哪些模板维持插拨?

1) 快乐风男 勾引   S7-400 CPU、CP443-5、 CP443-1均不维持热插拨。

2)    S7-400中央机架的I/O模板维持热插拨。

3)    竖立了热插拨背板的ET200M从站的I/O模板维持热插拨。

需要留神接口模板IM153-2维持热插拨,仅仅说在冗余使用时,如果要更换其中一个接口模块,一定要先把它断电再拨下,不然可能会变成所有这个词从站通信相配。

如何杀青ET200M 从站I/O模板的热插拨?

ET200M从站如果使用模板自带的U形一语气器来一语气,那么模板自己亦然背板总线的一部分,当拨掉模板后会变成总线中断,IM153无法和I/O通信。要杀青热插拨,需要使用热插拨的背板,将它们拼接成背板总线,放在深槽导轨里,再在背板上插上I/O模板,这么I/O模板拨掉后背板总线不会中断,从而杀青热插拨。具体可参考:

PLC系统中热插拔功能的利用与讲明(更新版)

https://www.ad.siemens.com.cn/service/search/Default.aspx?kw=A0138

ET200M从站的热插拨选型?

要杀青热插拨,需要竖立深槽导轨和热插拨背板。

1) 热插拨的导轨

在罗致导轨时要凭据机柜的宽度和模块的数目来罗致,推选如下的罗致:

·         482 mm 长     6ES7 195-1GA00-0XA0    插8个门径模块

·         530 mm 长     6ES7 195-1GF30-0XA0    插10个门径模块

·         630 mm 长     6ES7 195-1GG30-0XA0    插12个门径模板

2) 热插拨的I/O模块背板

常用的热插拨I/O背板主若是底下两个型号:

·         6ES7 195-7HB00-0AB0 , 80mm宽,不错插两个40mm 门径模板

·         6ES7 195-7HC00-0AB0 , 80mm宽,不错插一个80mm 门径模板,如:FM350-2。

3) 热插拨的IM接口模块背板

当今主流的IM153背板包括如下的型号:

av 动漫

·         合作单CPU使用,非冗余接口模块:6ES7 195-7HA00-0AB0

·         合作H  CPU使用,冗余接口模块:6ES7 195-7HD10-0AB0

从STEP 7能否知说念对应从站需要的背板?

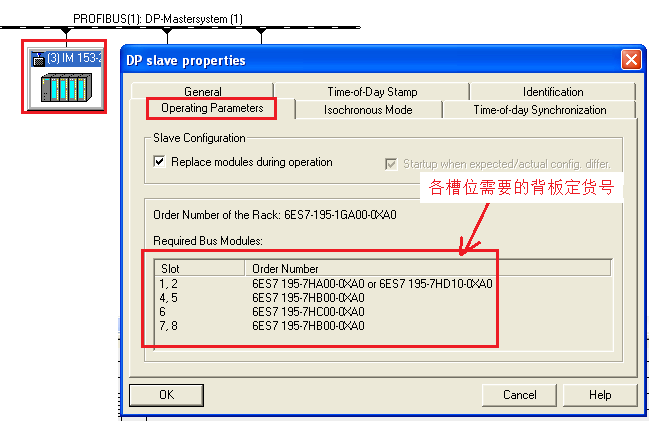

 不错在硬件组态里,大开从站的属性对话框,从“Operating Parameters”标签页里不错看到对应的热插拨背板,参考下图:

  Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\Special_Function\Hot_swap\image\image001.png

I/O模板热插拨的设施?

在插拨I/O模板时,留神要先拆下模板再去掉前一语气器,装上模板时要先安设前一语气器再插上模板,详备设施请参考ET200M操作指南,

https://support.industry.siemens.com/cs/cn/zh/view/1142798

SIMATIC 散播式 I/O 缔造 ET 200M(第7章第7末节)

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\Special_Function\Hot_swap\image\image002.png

Description: C:\Users\PCS7\Desktop\TO OS\TO OS\PCS7_TOP_V1\Special_Function\Hot_swap\image\image003.png

早期的接口模块停产,在更换为新的接口模块时是否同期更换背板?

在更换接口模块时,需要留神ET200M的接口模块和背板之间的兼容性,何况留神冗余的接口模块的定货号和固件版块皆要一致,请参考:

v  ET200M订货号与兼容性
